BNC to IPEX Cáp

Mô tả cơ bản

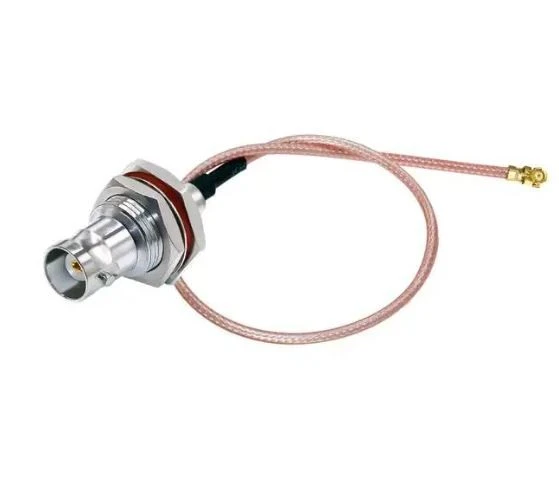

Cáp BNC đến IPEX này là một cụm cáp đồng trục được thiết kế chính xác được thiết kế để kết nối các giao diện BNC tiêu chuẩn với các đầu nối IPEX (IPX) nhỏ gọn. Lý tưởng cho các ứng dụng yêu cầu truyền tín hiệu tần số cao giữa các thiết bị công nghiệp và các hệ thống nhúng, chẳng hạn như các mô-đun Wi-Fi, thiết bị GPS, máy bay không người lái và phần cứng IoT.

Tính năng:

‌Hiệu suất tần số cao
• Phạm vi tần số: DC - 6 GHz
• Trở kháng: 50 ohm (± 5%)
• VSWR: nhỏ hơn hoặc bằng 1,5: 1 (tối đa 3 GHz)

‌Robust xây dựng‌

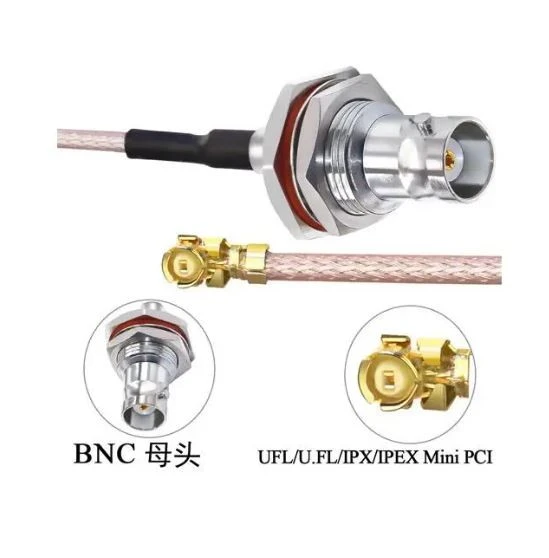

• Đầu nối BNC: Đồng thau mạ vàng, 75Ω/50Ω có thể chọn (mặc định 50Ω)
• Trình kết nối IPEX: sê -ri IPEX MHF® (IPEX -1, IPEX -4 tương thích)

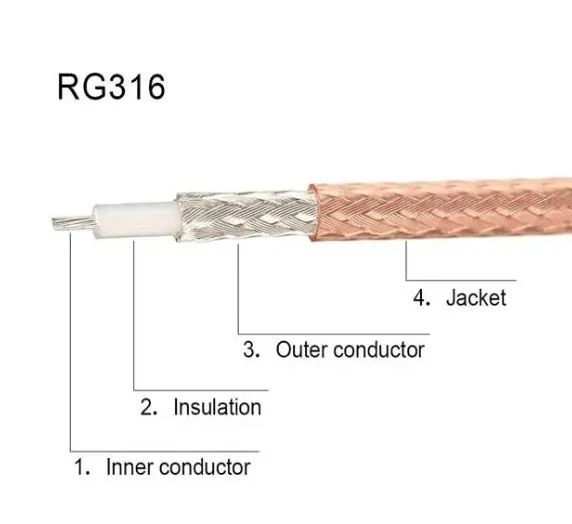

• Cáp: RG178/U (0.

Độ bền & tính linh hoạt‌
• Bán kính uốn cong: lớn hơn hoặc bằng đường kính cáp 4 ×
• Nhiệt độ hoạt động: -40 độ đến +85 độ
• Chu kỳ giao phối: lớn hơn hoặc bằng 500 (đầu nối IPEX)

Ứng dụng thiết bị‌

Các mô -đun RF/Arduino RF

Anten tế bào 4G/5G

Hệ thống FPV UAV (drone)

Viễn thông ô tô

Dịch vụ hóa trị ‌

Kết nối mạ (vàng/niken)

Chiều dài cáp (dung sai ± 1mm)

Thế hệ đầu nối IPEX (1/4/5)

Trở kháng tùy chỉnh (50Ω/75Ω)

Ghi chú cài đặt của BNC đến Cáp IPEX

‌

Tránh uốn cong gần đầu nối IPEX để ngăn chặn biến dạng pin.

Giới hạn mô -men xoắn cho giao phối ipex: 0. 3 n · m max.

Sử dụng các bộ điều hợp SMA-to-BNC cho các hệ thống video 75Ω.

Câu hỏi thường gặp

1, Q: Bạn là công ty giao dịch hay nhà sản xuất?

Trả lời: Chúng tôi là nhà máy cáp chuyên nghiệp ở Trung Quốc, với gần 10 năm kinh nghiệm trong ngành cáp. Chúng tôi có nhóm kỹ sư mạnh, có thể cung cấp hỗ trợ kỹ thuật cho khách hàng.

2, Q: Bạn có thể sản xuất cáp kết nối M12 tùy chỉnh không?

Trả lời: Chúng tôi có thể thiết kế và xây dựng lắp ráp đầu nối/cáp theo yêu cầu của khách hàng, thậm chí có thể thêm logo của bạn trên sản phẩm.

3, Q: Đơn hàng tối thiểu của bạn Qty (MOQ) là gì?

Trả lời: Thông thường 500 PC, nhưng chúng tôi có thể hỗ trợ khối lượng thấp hơn cho giai đoạn mẫu.

4, Q: Thời gian dẫn đầu (L/T) của sản xuất của bạn là bao nhiêu?

A: Chúng tôi cung cấp dịch vụ L/T ngắn. Mẫu 1 tuần, sản xuất hàng loạt 4 tuần.

5, Q: Làm thế nào về chất lượng sản phẩm của bạn?

Trả lời: Chúng tôi thực hiện kiểm tra kéo, kiểm tra uốn, vv để đảm bảo sự ổn định của sản phẩm, cũng thực hiện thử nghiệm chức năng 100% trên cáp trong sản xuất để đảm bảo khách hàng nhận được hàng hóa chất lượng tốt.

Thời hạn vận chuyển:

Chúng tôi vận chuyển hàng hóa trên tất cả các từ, thông qua EMS, DHL, UPS.Fedex và TNT, v.v., khách hàng có thể chỉ định bất cứ điều gì họ thích.

Đóng gói

1, carton xuất khẩu tiêu chuẩn.

2, Đóng gói tùy chỉnh cũng được chào đón.

Vận chuyển

1, 5 ngày làm việc cho mẫu.

2, 7 ngày làm việc cho hàng hóa sản xuất hàng loạt.

3, Express, Air, Marine và khách hàng được chỉ định chuyển tiếp có sẵn.
