Cáp đồng trục MCX

Cáp Coax MCX là cáp đồng trục chất lượng cao được thiết kế cho nhiều ứng dụng, bao gồm kết nối viễn thông, truyền dữ liệu và RF (Tần số vô tuyến). Cáp này được biết đến với độ tin cậy, tính toàn vẹn của tín hiệu và tính dễ sử dụng, khiến nó trở thành lựa chọn ưu tiên trong nhiều ngành công nghiệp khác nhau.

Các ứng dụng:

• Ăng-ten và máy thu RF
• Hệ thống GPS
• Thiết bị liên lạc không dây
• Thiết bị kiểm tra và đo lường
• Tự động trong công nghiệp
• Viễn thông

• Ứng dụng IoT (Internet vạn vật)

•


Thông tin kỹ thuật:

Loại đầu nối: MCX nam/nữ/thẳng/góc phải đến MCX nam/nữ/thẳng/góc phải/SMA hoặc các tùy chọn tùy chỉnh.

Tùy chọn đầu nối góc phải: có sẵn

Loại cáp: RG316/RG178/RG174 hoặc tùy chỉnh. các tùy chọn bán cứng có thể tạo hình bằng tay, tổn hao thấp

Chiều dài cáp: {{0}}.3M/0.5M/1M/2M/3M/5M hoặc tùy chỉnh

Dải tần số: DC-6GHz

VSWR: Nhỏ hơn hoặc bằng 1,2

Trở kháng: 50 Ohm

Suy hao trả về: Nhỏ hơn hoặc bằng 18dB

Suy hao chèn: Nhỏ hơn hoặc bằng 0.1dB @ 4GHz

Chất liệu dây dẫn cáp: Đồng nguyên chất

Chất liệu đầu nối: Đồng + mạ vàng

Thuộc về môi trường

Nhiệt độ hoạt động

-40 độ ~+80 độ

Nhiệt độ bảo quản

-40 độ ~+80 độ

Thân thiện với môi trường

Tuân thủ ROHS

Tùy chọn sản phẩm điển hình

MCX Góc Nam đến MCX Nam Cắm

tên sản phẩm	Cáp nhảy RG316 có đầu nối MCX
Vật liệu kết nối	Thau
Hoàn thiện đầu nối	Mạ vàng
Loại cáp	RG316
Đã sử dụng	Kết nối RF

Phạm vi nhiệt độ	-40 ~ +80 độ	Điện trở tiếp xúc	Dây dẫn trung tâm Nhỏ hơn hoặc bằng 6mΩ Dây dẫn bên ngoài Nhỏ hơn hoặc bằng 1mΩ
Dải tần số	{{0}}~6,0 GHz	VSWR	Thẳng Nhỏ hơn hoặc bằng 1,20 Góc bên phải Nhỏ hơn hoặc bằng 1,30
Chịu được điện áp	750V	Trở kháng	50 Ω
Điện áp làm việc	tối đa 170V	Độ bền	500 chu kỳ
Lực rút dây dẫn trung tâm	Lớn hơn hoặc bằng 0.49N	Vật liệu chống điện	Lớn hơn hoặc bằng 1000MΩ

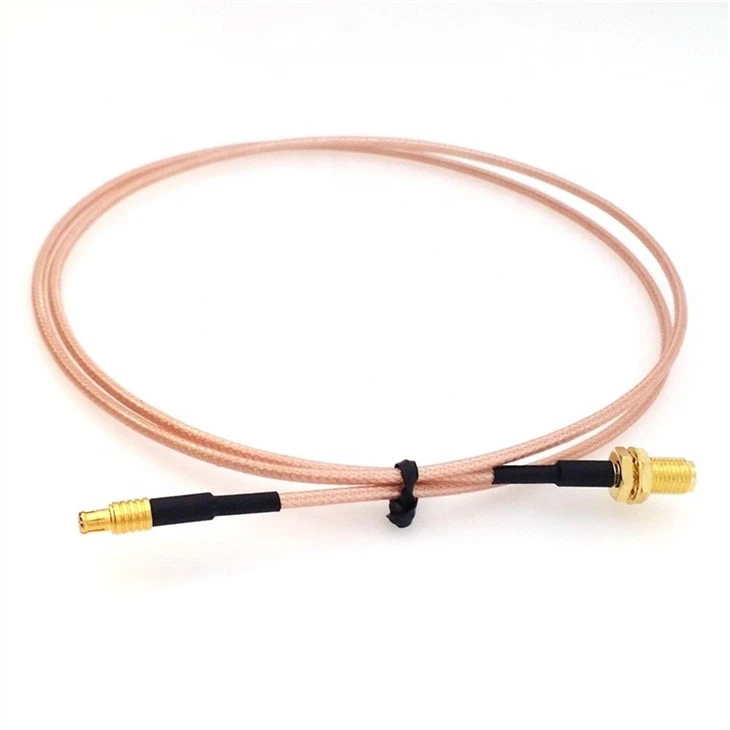

SMA nữ đến MCX nam RG316

Tên sản phẩm	Cáp RF SMA cái tới MCX đực RG316
Đầu nối A	SMA nữ (hoặc tùy chỉnh)
Đầu nối A	MCX nam (hoặc tùy chỉnh)
Loại cáp	RG316(hoặc RG316 RG316D RG58 RG142)
Chiều dài cáp	0.2M (Có thể tùy chỉnh theo độ dài yêu cầu của bạn)
cáp OD	Ø2,5mm
Tần số hoạt động	DC0-6GHz
V.S.W.R	Nhỏ hơn hoặc bằng 1,2
Trở kháng đặc tính	50Ω

Thông số cáp đồng trục RG316

Sự thi công
Mục	Vật liệu	Đường kính (mm)
1. Dây dẫn bên trong	Thép mạ đồng bạc	7x0.17
2. Điện môi	PTFE	1.52
3. Dây dẫn bên ngoài	Bện đồng mạ bạc	1.95
4. Áo khoác	FEP	2.50
Đặc điểm điện từ
Điện dung (Pf/M)		96.45
Trở kháng (Ohm)		50
Vận tốc(%)		70
Shielding Effectiveness (>dB)		13
Tối đa. Hoạt động. Điện áp (VMS)		1200
Tối đa. Hoạt động. Tần số (MHz)		3000
Nhiệt độ hoạt động. ( bằng cấp )		-55 đến 200
Suy giảm (Điển hình)
Tần số (MHz)		Sự suy giảm (<=dB/100m)
100		26.2
400		53.1
1000		85.6
3000		153.2

Đặc trưng:

1. Cấu trúc chất lượng cao: Cáp Coax MCX được chế tạo bằng vật liệu cao cấp để đảm bảo độ rõ và độ bền tín hiệu tối đa. Thiết kế đồng trục chất lượng cao giúp giảm thiểu tình trạng mất và nhiễu tín hiệu, khiến nó trở nên lý tưởng cho các ứng dụng đòi hỏi khắt khe.

2. Đầu nối MCX: Cáp này có đầu nối MCX, được biết đến với thiết kế nhỏ gọn và nhẹ. Đầu nối MCX phù hợp cho các ứng dụng có không gian hạn chế và cung cấp kết nối an toàn và đáng tin cậy.

3. Khả năng tương thích rộng: Cáp tương thích với nhiều loại thiết bị và thiết bị, bao gồm ăng-ten RF, bộ thu GPS, hệ thống liên lạc không dây, v.v. Tính linh hoạt của nó làm cho nó trở thành một tài sản có giá trị trong bất kỳ thiết lập công nghệ nào.

4. Mất tín hiệu thấp: Với đặc tính mất tín hiệu thấp, cáp này đảm bảo rằng dữ liệu hoặc tín hiệu RF của bạn được truyền hiệu quả với mức độ suy giảm tối thiểu. Điều này rất quan trọng đối với các ứng dụng đòi hỏi tính toàn vẹn của tín hiệu.

5. Dễ dàng cài đặt: Được thiết kế để cài đặt dễ dàng. Đầu nối MCX thân thiện với người dùng và có thể được gắn hoặc tháo nhanh chóng mà không cần dụng cụ đặc biệt.

6. Độ dài đa dạng: Bạn có thể chọn từ nhiều độ dài cáp khác nhau để đáp ứng nhu cầu cụ thể của mình. Cho dù bạn cần cáp ngắn để kết nối chặt chẽ hay cáp dài hơn để thiết lập rộng rãi hơn, chúng tôi đều đáp ứng được nhu cầu của bạn.

Hãy mua Cáp Coax MCX ngay hôm nay và trải nghiệm khả năng truyền tín hiệu liền mạch, độ tin cậy và hiệu suất trong các ứng dụng của bạn. Dù bạn làm trong lĩnh vực viễn thông, điện tử hay tự động hóa công nghiệp, loại cáp này là sự lựa chọn đáng tin cậy để đáp ứng nhu cầu kết nối của bạn.
