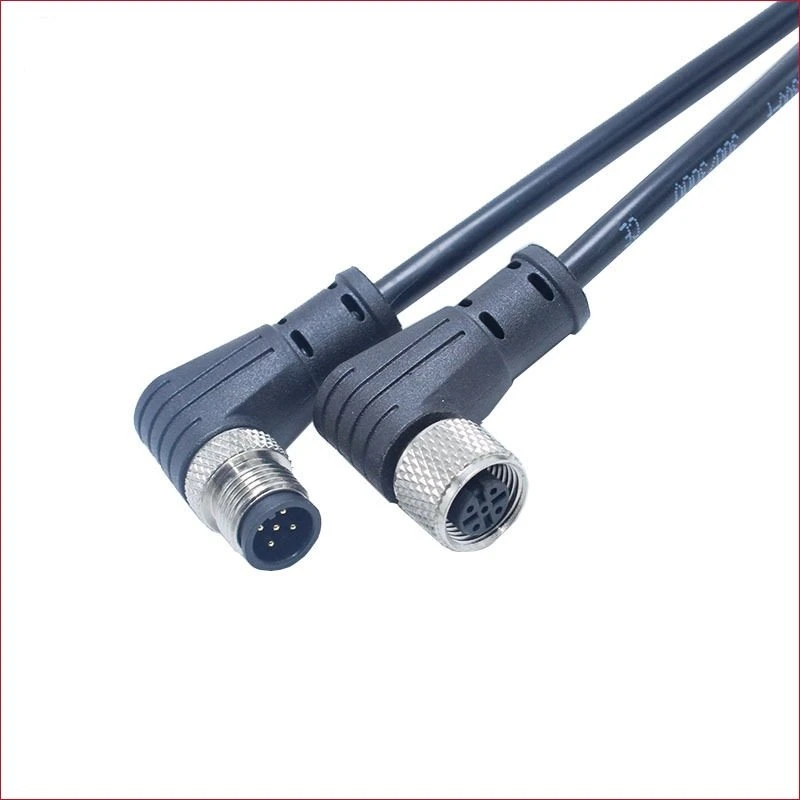

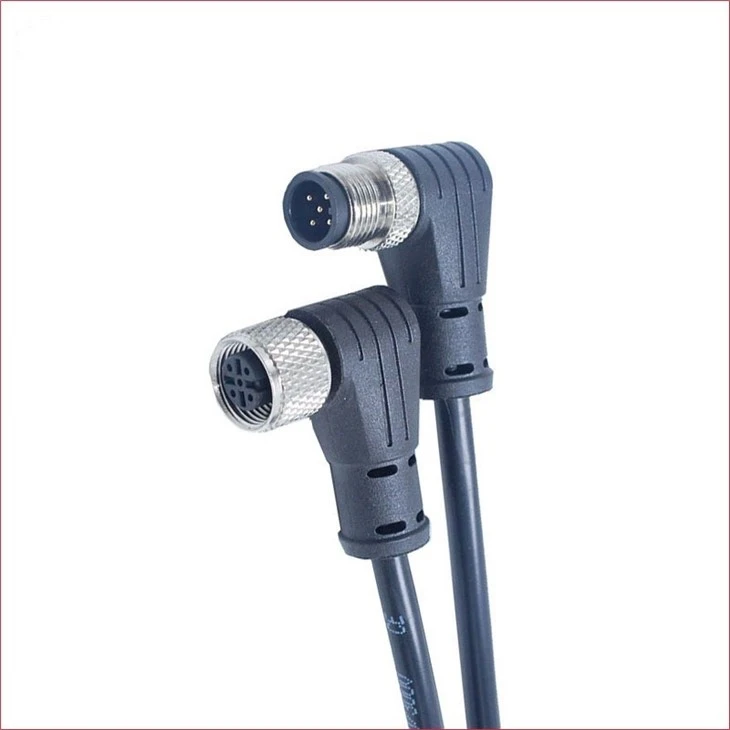

Cáp kết nối M12 RA

Giơi thiệu sản phẩm:Cáp kết nối M12 RA là cáp kết nối hiệu suất cao được thiết kế để truyền dữ liệu và tín hiệu nguồn trong môi trường công nghiệp. Cáp này có thiết kế uốn cong độ 90-độc đáo, giúp cáp phù hợp với các ứng dụng có không gian hạn chế hoặc những ứng dụng yêu cầu kết nối góc cạnh. Cáp là một giải pháp đáng tin cậy được thiết kế để đáp ứng các yêu cầu nghiêm ngặt của công nghiệp, đảm bảo độ ổn định và độ bền của tín hiệu.

Số chân cáp M12 RA: 4,5,8

Chất liệu chốt: đồng mạ vàng

Vật liệu cách điện: PA66+GF

Chất liệu đai ốc: PA66+GF hoặc hợp kim kẽm với tấm niken

Chất liệu thân phích cắm: PVC/PUR

Loại phích cắm: Đúc quá mức

Chất liệu cáp: PVC/PUR

Cấp độ chống nước: IP67, IP68

Giới tính Nam Nữ

Mã M12: A, B, D

Xếp hạng hiện tại: 1.5-3A

Chiều dài cáp: tùy chỉnh

Xếp hạng nhiệt độ: -20 đến 105 độ

Tùy chọn hình dạng quá mức: góc phải

Tiêu chuẩn: IEC61076-2-104, IPC-A-620

Chứng nhận: RoHS/REACH

Đặc trưng:

1. Thiết kế uốn cong: 90-Thiết kế uốn cong độ của M12 RA khiến nó trở nên lý tưởng cho các không gian nhỏ gọn và các ứng dụng yêu cầu kết nối góc cạnh, chẳng hạn như robot, thiết bị tự động hóa và máy móc nhà máy.
2. Hiệu suất cao: Cáp này cung cấp hiệu suất truyền tín hiệu điện tuyệt vời, đảm bảo độ tin cậy và ổn định khi truyền dữ liệu.
3. Độ bền: Đầu nối M12 RA được chế tạo từ vật liệu chất lượng cao có khả năng chống ăn mòn hóa học và hư hỏng cơ học, giúp nó phù hợp với môi trường công nghiệp khắc nghiệt.
4. Chống nước và chống bụi: Cáp này có xếp hạng IP67 cho hiệu suất chống nước và chống bụi, cho phép nó hoạt động trong những điều kiện khó khăn như môi trường ngoài trời hoặc nhà máy ẩm ướt.

5. Nhiều thông số kỹ thuật: Cáp kết nối M12 RA có nhiều thông số kỹ thuật và loại đầu nối khác nhau để đáp ứng nhu cầu đa dạng của các ứng dụng khác nhau.

6.


Thủ tục kiểm tra

1. Thí nghiệm cao áp:

• Phương pháp thử nghiệm: Được thực hiện theo GJB1217-1991 Phương pháp 1005
• Điện áp thử nghiệm (Giá trị hiệu dụng): AC 1500V / 50Hz
• Kết quả: Không bị vỡ sau 1 phút và dòng rò nhỏ hơn 2mA.

2. Kiểm tra điện trở cách điện:

• Phương pháp thử nghiệm: Được thực hiện theo GJB1217-1991 Phương pháp 1005
• Điện áp thử nghiệm (Giá trị hiệu dụng): DC 500V
• Yêu cầu: Điện trở cách điện lớn hơn 1000mΩ.

3. Kiểm tra điện trở tiếp xúc:

• Phương pháp thử nghiệm: Dưới nhiệt độ và áp suất bình thường, khi kết nối đầu nối nam và nữ của đầu nối chống nước.
• Yêu cầu: Điện trở tiếp xúc nhỏ hơn hoặc bằng 10mΩ.

4. Thử nghiệm phun muối:

• Phương pháp thử nghiệm: Được tiến hành theo GJB1217-1991 Phương pháp 1001
• Điều kiện: Thử nghiệm phun muối trung tính với nồng độ dung dịch muối 5%, nhiệt độ 35 ± 2 độ trong 48 giờ.
• Kết quả: Đầu nối khi không được cắm vào sẽ không bị ăn mòn ảnh hưởng đến hiệu suất của nó.

5. Kiểm tra hiệu suất chống nước:

• Điều kiện thử nghiệm: Dưới nhiệt độ và áp suất bình thường, các đầu nối nam và nữ của đầu nối chống nước được lắp vào và các đai ốc được lắp đặt. Việc lắp ráp được đặt trong nước sạch sâu 1m.
• Thời lượng thử nghiệm: 24 giờ
• Kết quả: Không có nước thấm vào bên trong đầu nối.
• Yêu cầu bổ sung: Làm nguội nó trong 30 phút ở nhiệt độ và áp suất bình thường.

• Tuân thủ: Bài kiểm tra đáp ứng các yêu cầu của 3.1, 3.2 và 3.3.

•


tùy chọn kết nối

Các ứng dụng

1. Công nghệ Robot
2. Hệ thống điều khiển công nghiệp
3. Hệ thống tín hiệu giao thông
